伸縮量0-80mm橋梁伸縮縫的結構布置圖

橋梁伸縮縫:指的是為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。要求橋梁伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲;要能防止雨水和垃圾泥土滲入阻塞;安裝、檢查、養護、消除污物都要簡易方便。 在設置橋梁伸縮縫處，欄桿與橋面鋪裝都要斷開。

橋梁伸縮縫的作用:在于調節由車輛荷載和橋梁建筑材料所引起的上部結構之間的位移和聯結。斜交橋的橋梁伸縮縫一旦被破壞，將嚴重影響行車的速度、舒適性與安全，甚至造成行車安全事故。衡水盈通橡膠制品有限公司竭誠為您服務，咨詢電話：15303381562。

GQF -C型、GQF-E型、GQF-F型、GQF-L型橋梁伸縮縫均是由兩根邊梁(C型、E型、F型、L型熱軋異型鋼材)和橡膠密封帶組成，其結構簡單，安裝方便,適用于伸縮量為0- 80mn的橋梁。其結構形式見下圖:

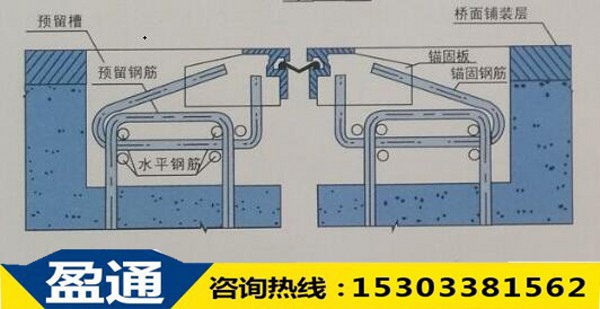

C型立面圖

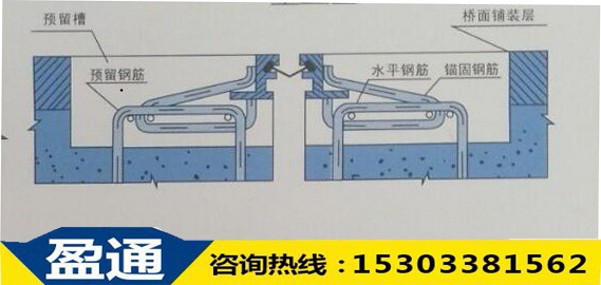

E型立面圖

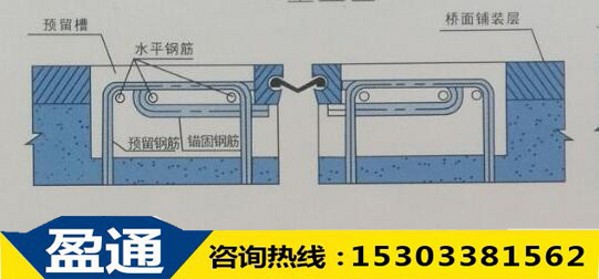

F型立面圖

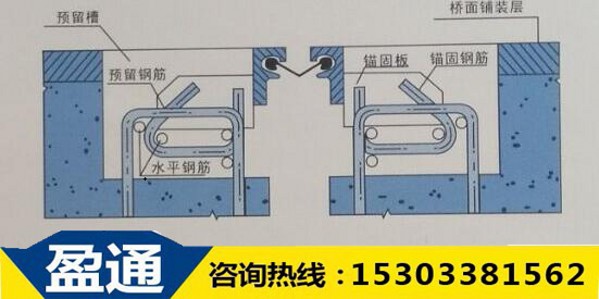

L型立面圖

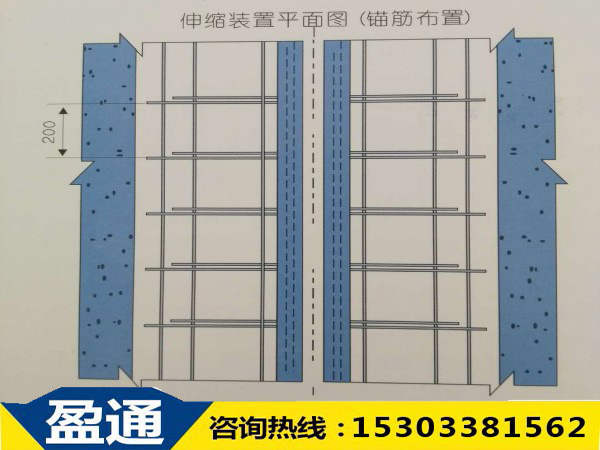

伸縮縫平面圖(錨筋布置)
